TM-S 型密閉式噴砂機
|
型 號 |
工作室空間(mm) |
工件進入口尺寸(mm) |
佔地空間(mm) |
集塵馬力 |
空壓機馬力 |
備 註 |
|
TM-S-3S |
600x520x700 |
350x350 |
650x850x1720 |
1/4 HP |
5 - 7.5 HP |
單一右側門 |
|

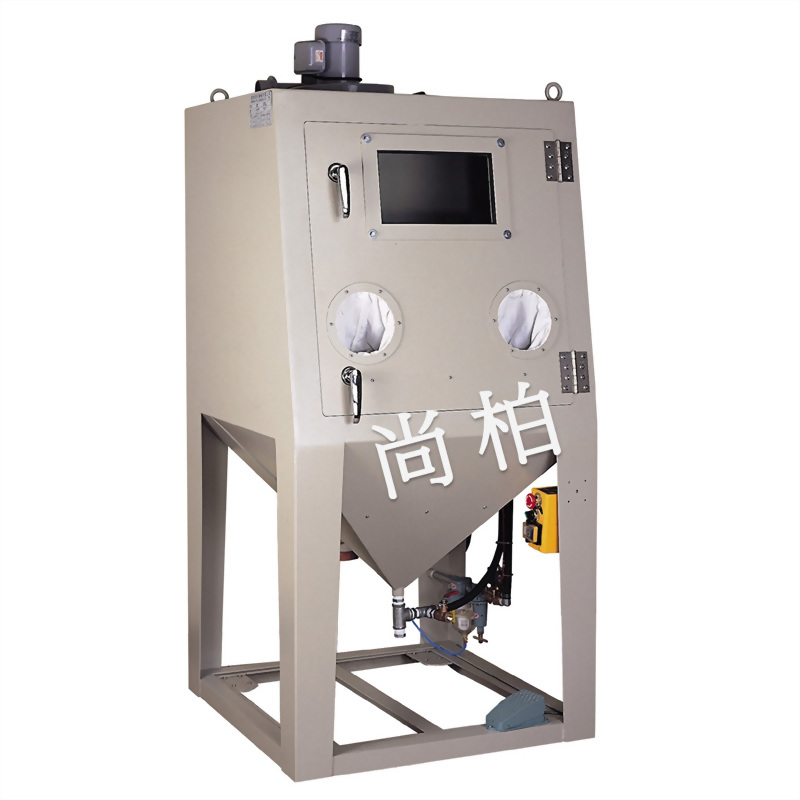

TM-S-5F |
800x510x750 |
610x630 |
860x860x1750 |
1/4 HP |
5 - 7.5 HP |
單一正門 |
|
TM-S-5SN |
800x510x750 |
460x570 |
920x880x1870 |
1/4 HP |
5 - 7.5 HP |
雙側門 |
|
TM-S-7 |
915x715x770 |
500x550 |
975x975x1750 |
1/4 HP |
5 - 7.5 HP |
雙側門 |
|
TM-S-7A |
915x715x770 |
500x550 |
975x975x1750 |
1/2 HP |
5 - 7.5 HP |
雙側門 |
|
TM-S-9 |
1220x750x770 |
550x550 |
1280x1090x1750 |
1/2 HP |
5 - 7.5 HP |
雙側門 |
以上為 TM-S 型系列標準品規格表 (規格供參考，如有變動時，將不另行通知)
1. 砂材自動回收循環使用，腳踏控制。配備尚柏牌碳化硼噴砂嘴，使用壓力2-7kgs。
2. 本機最大容砂量：25KG以上。
3. 本機使用最粗砂材：氧化鋁為24＃，鋼珠（鋼礫）為0.4mm以下。
4. 本機可使用最細砂材為320＃以內。註：使用研磨材越細，耗損率越高。
5. 噴砂射控系統：採用1/2"調壓濾水器，及電磁閥搭配而成完美射控，能達到有效濾水、壓力調節及射流穩定之要求。
6. 砂材過濾：採雙重大面積篩網過濾，不僅確保噴射出砂材之品質，更因此而降低噴槍阻塞機率，使噴砂更為順利。
7. 置取工件方式：TM-S5型可分為開啟正門方式(TM-S-5F)及開啟雙側門方式(TM-S-5SN)置取工件方式二種，由客戶依自己習慣選擇指定。
8. 有效的伸手布管透氣孔設計，能有效的在噴砂進行中，迅速的進行換氣工作，不僅使工作室內能見度更為清晰，更不會造成粉塵污染，以確保健康。
9. 集塵馬力：使用1/4馬力集塵馬達，進氣口及排氣口皆採用大流量設計，以確保集塵機運轉中流速及流量皆能符合本機所需。
10. 集塵濾布管：直徑95mm，過濾布為斜紋布。
11. 集塵機容塵量大，可有效減少除塵次數。
12. 機台重要尺寸及配合處，都經電腦雷射切割及鑽孔加工，故所有尺寸都相當正確及標準化，將來在零件的互換及新增配件的配合都十分容易。
13. 本機台之後處理程序是經150º C高溫的噴烤漆處理，以達到美觀和耐久的基本要求。
14. 配備空氣清潔槍，除了可以清潔工件之外，並可減少砂材被帶出噴砂艙之損耗。
16. 全機型均配備防塵防水LED燈座，可避免砂材擊破燈管危及操作者之安全。
TM-S 型密閉式噴砂機特點:
1. 操作維修簡單易學。
2. 噴砂、集塵一體，不佔空間。
3. 機內採雙道濾網設計，使用時幾無雜物阻塞情況。
4. 特殊之集塵設計，集塵能力強，密閉性佳，且艙內能見度極佳。
5. 穩定的砂、氣混合裝置，使噴砂更為穩定順暢。
6. 適用於線切割、橡膠模具、一般五金等中小型工件噴砂。
