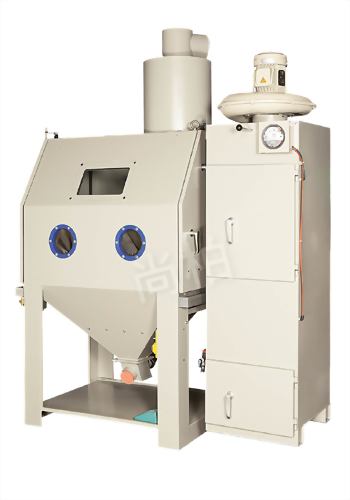

R型大型旋風密閉式噴砂機
尚柏大型旋風式噴砂機, 具有大尺寸噴砂艙, 適合大型模具之咬花作業, 或是大型工件(如腳踏車骨架等)之噴砂作業。旋風式噴砂機加工速度為一般虹吸式噴砂機的一倍以上。
型號 :
TM-R443 / TM-R555
|
型 號 |
工作室空間(mm) |
工件進入口尺寸(mm) |
佔地空間(mm) |
集塵機馬力 |
空壓機馬力 |
|
TM-R443 |
1220X1220X1000 |
1000X800 |
2250X1350X2410 |
2 HP |
7.5 HP |
|
TM-R533 |
1525X1000X1000 |
1200X800 |
2750X1150X2410 |
2 HP |
7.5 HP |
|
TM-R544 |
1525X1220X1220 |
1200X1000 |
2750X1350X2650 |
2 HP |
7.5 HP |
|
TM-R555 |
1525X1525X1525 |
1200X1200 |
2750X1670X2950 |
2 HP |
7.5 HP |
(規格供參考，如有變動時，將不另行通知。接受客戶訂做之規格。)
- 砂材自動回收循環使用，腳踏控制，配備超耐用尚柏牌碳化硼噴砂嘴，使用壓力0.5 - 7kgs。
- 本機最大容砂量：氧化鋁或玻璃珠25KGS，可長時間多次回收循環使用。
- 本機使用最粗砂材：氧化鋁為24＃，鋼珠（鋼鑠）為0.6 mm以下。
- 本機可使用最細砂材為320＃以上。(可依客戶需求而設計，最細為使用800#砂材)
- 噴砂射控系統：採用DPC牌1/2調壓濾水器，及電磁閥搭配成完美射控，達到有效濾水、壓力調節及射流穩定之要求。
- 砂材過濾：採雙重大面積篩網過濾，確保噴射出砂材之品質，降低噴槍阻塞機率，使噴砂更順利。
- 強而有效的空氣雙對流孔設計，能有效的在噴砂進行中，迅速的進行換氣工作，不僅使工作室內能見度更為清晰，更不會造成粉塵污染，以確保健康。
- 專利的旋風分離器，可微調分離150＃-320＃間砂材的取捨，讓使用者在省砂的要求下，更能夠達到射流強而穩定，而其主要功能為有效的分離砂塵，不僅提高了工件加工面的穩定性及縮短了加工時間，也因此能比其他機種節省了30﹪以上的砂材。
- 集塵機：使用2馬力集塵馬達，進氣口及排氣口皆採用大口徑6"之大流量設計，排風量為20m3/min，以確保集塵機運轉中，流速及流量皆能符合本機所需。
- 集塵濾布管：共25條濾布管，總過濾面積為5.6m2，過濾布為斜紋布。
- 大型噴砂艙可另外依客戶需求之尺寸打造，並可選用手動或自動轉盤及輸送軌道。
- 雙開口開頂式之設計，可將模具直接吊入噴砂室中懸吊著噴砂，十分方便安全。且砂材密閉性佳，不會污染環境。實為重型模具及大型工件噴砂之利器。
- 配備空氣清潔槍，除了可以清潔工件之外，並可減少砂材被帶出噴砂艙之損耗。
- 配備防塵防水LED燈座，可避免砂材擊破燈管危及操作者之安全。
